Сегодня у нас на тесте блок питания Seasonic Focus GX-1000W White, с сертификатом 80 Plus Gold стандарта ATX 3.0 с поддержкой видеокарт PCIe 5.0. Производитель обещает мощный и тихий блок питания с японскими конденсаторами и гарантией десять лет.
Seasonic Focus GX-1000 White
| Производитель | Seasonic |
|---|---|
| Модель | SSR-1000FX |
| Мощность, Вт | 1000 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 996 (83) |
| Мощность канала +5V, Вт (А) | 125 (25) |
| Мощность канала +3,3V, Вт (А) | 82,5 (25) |
| Комбинированная мощность +3,5V и +5V, Вт | 125 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 120×120×25 |
| Тип подшипника | Гидродинамический |
| Количество кабелей/разъемов для CPU | 2/1x EPS12V (4+4) |
| Количество кабелей/разъемов для PCIe 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для PCIe | 3/3x (6+2) |
| Количество кабелей/разъемов для SATA | 2/6 |
| Количество кабелей/разъемов для IDE | 1/3 |
| Количество кабелей/разъемов для FDD | – |
| Защиты | OPP, OVP, UVP, OCP, OTP, SCP |
| Размеры (ШxВxГ), мм | 150×86×140 |
| Гарантия, мес | 120 |
| Стоимость, грн | 7839 |

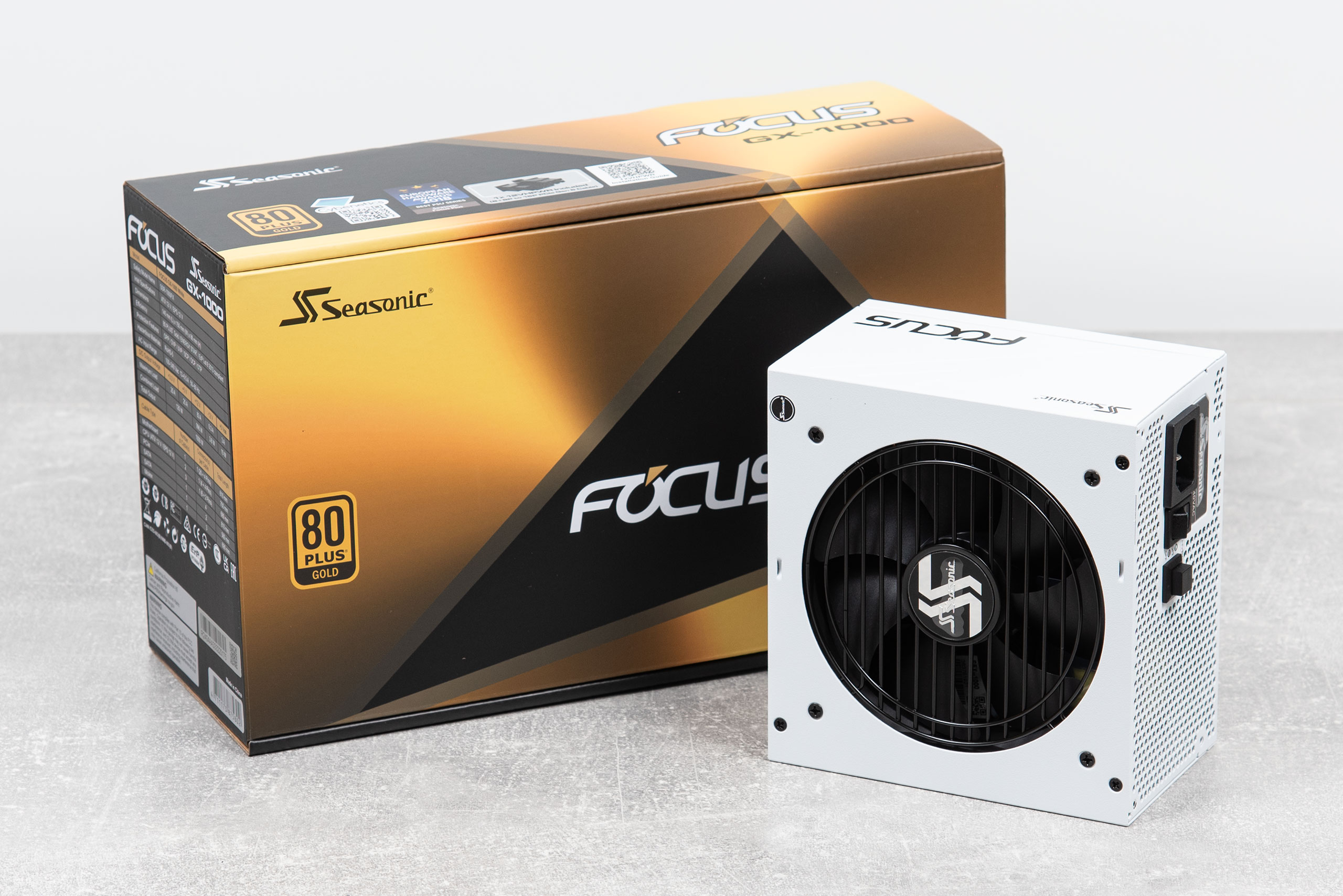

Блок поставляется в коробке средних размеров в черно-золотистой расцветке.
В комплект поставки входит сетевой кабель питания, модульные провода, пакетик с крепежом, тканевые и нейлоновые стяжки, заглушка на 24‑х контактный коннектор для запуска блока без материнской платы и инструкция.

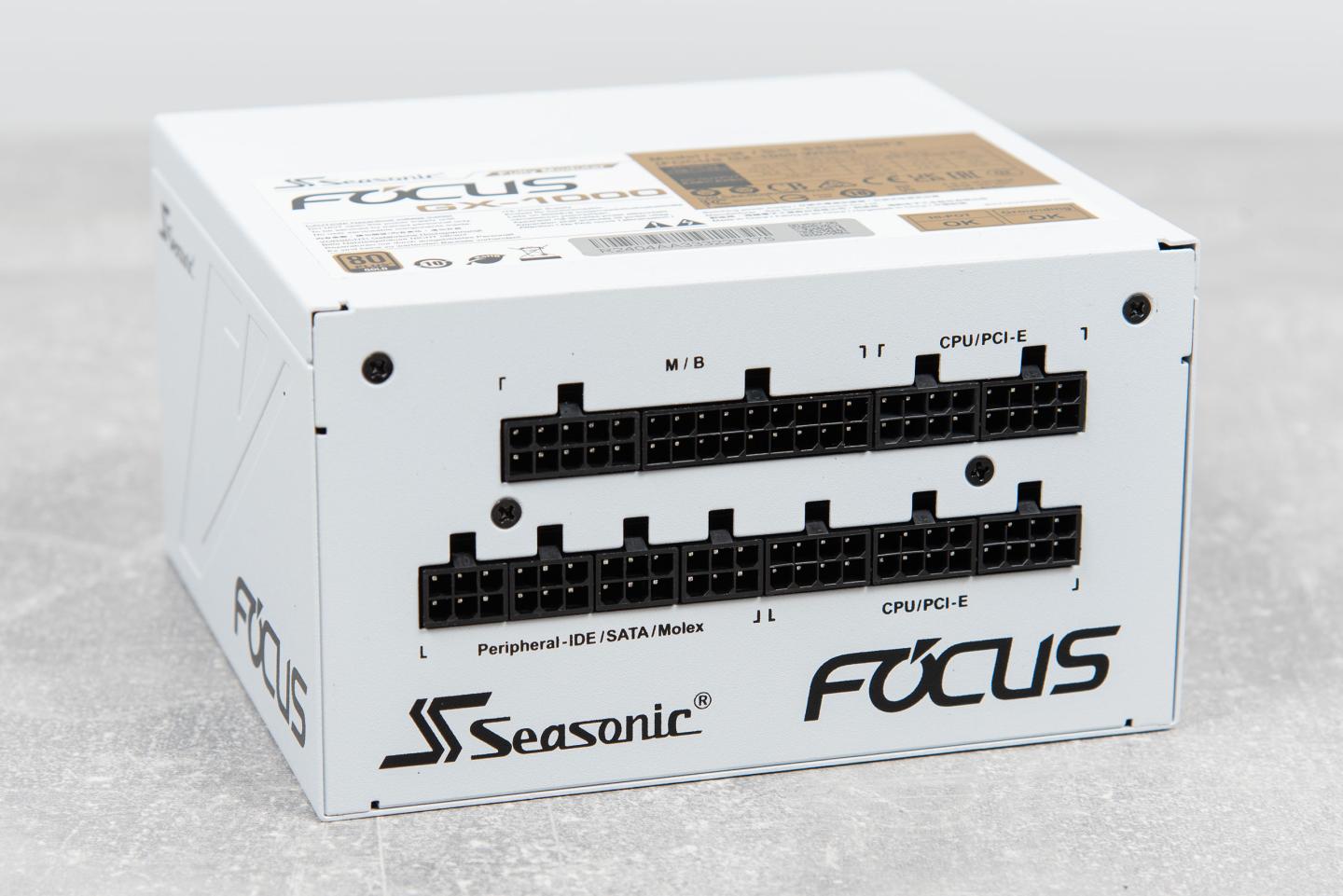

Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (60 см);
- два с одним 8‑контактным (4+4) разъемом для питания процессора (65см);
- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.0 600 Вт (75 см);
- три с одним 8‑контактными (6+2) разъемом для питания видеокарты PCIe (65 см);
- один с четырьмя разъемами питания для SATA-устройств (45+12+12+12 см);
- один с двумя разъемами питания для SATA-устройств (45+12 см);
- один с тремя разъемами питания для IDE-устройств (45+12+12 см).
Кабели состоят из проводов в индивидуальной тканевой оплетке белого цвета, при этом коннекторы черные.

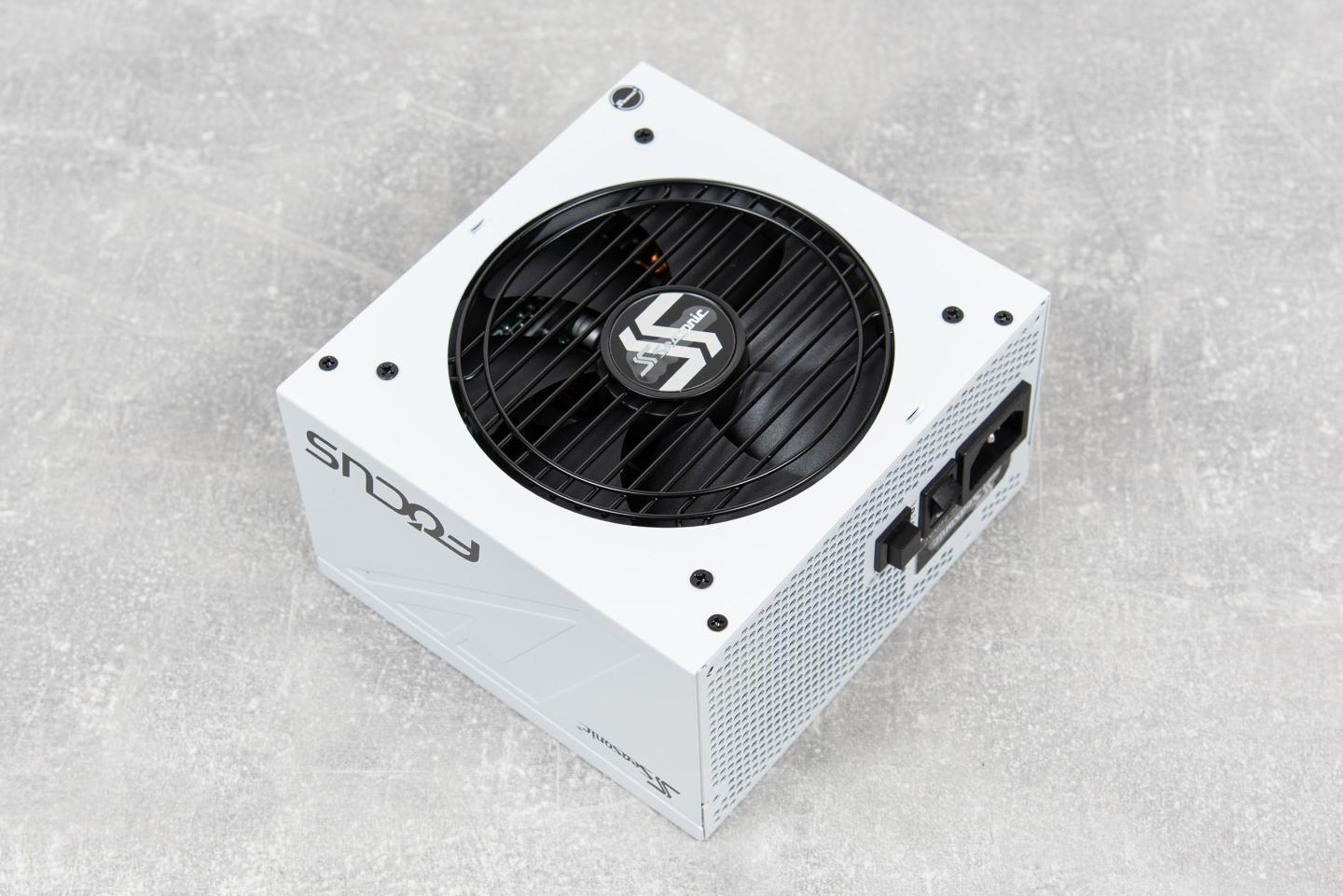

Корпус блока окрашен белой порошковой краской, вентилятор и решетка черного цвета. Корпус довольно компактный для «киловатного» устройства. На верхней грани есть наклейка с техническими характеристиками блока.
Блок построен на современной платформе, с активным корректором коэффициента мощности (APFC) с широким диапазоном входного напряжения, силовым резонансным LLC-преобразователем по линии +12 В с синхронным выпрямителем и DC/DC-преобразователями для линий +5 В и +3,3 В.
По входу блока распаян сетевой фильтр второго порядка, часть его элементов установлены на отдельной плате, припаянной к сетевому разъему. Входной выпрямитель состоит из двух диодных сборок GBU1508 (15 А, 800 В), включенных параллельно и установленных на небольшом радиаторе. Управляет APFC контролер CM6500UNX, распаянный на основной плате. В силовой части корректора установлены пара транзисторов с маркировкой IPP60R125P6 (30 А, 650 В, 0,125 Ом), включенных параллельно, и диод C3D08060A (11 А, 600 В). Высоковольтный фильтр выполнен на электролитическом конденсаторе емкостью 820 мкФ и рабочем напряжением 400 В (105 °C) производства Rubycon.
Силовой резонансный LLC-преобразователь по линии +12 В построен по мостовой схеме, четыре транзистора IPA60R190P6 (20 А, 650 В, 0,19 Ом) установлены на двух отдельных радиаторах. Управляет преобразователем контролер CM6901X, распаянный на основной плате. В синхронном выпрямителе линии +12 В установлены четыре транзистора PSMN1R0-40YLD (280 А, 40 В, 1,1 мОм), распаянных на основной плате. Рядом с транзисторами впаяны медные никелированные пластины для их охлаждения, часть тепла от них передается на корпус через термопрокладку. Выходное напряжение линии +12 В фильтруют шесть полимерных конденсатора емкостью 470 мкФ с рабочим напряжением 16 В и два электролитических конденсатора емкостью 3300 мкФ с напряжением 16 В на 105 °C производства Nippon Chemi-Con.
На плате подключения модульных кабелей для дополнительной фильтрации линии +12 В установлены еще четыре полимерных конденсатора емкостью 470 мкФ и напряжением 16 В, а также три электролитических конденсатора емкостью 2200 мкФ и напряжением 16 В на 105 °C производства Nippon Chemi-Con.
За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате, которая со стороны монтажа прикрыта пластиной-радиатором. Рассмотреть тип контролера и транзисторов не удалось.
Преобразователь дежурного питания построен на контролере EM8569C, на выходе установлены два электролитических конденсатора емкостью 2200 мкФ с рабочим напряжением 16 В и температурой 105 °C производства Nippon Chemi-Con, остальные конденсаторы в обвязке производства Rubycon.

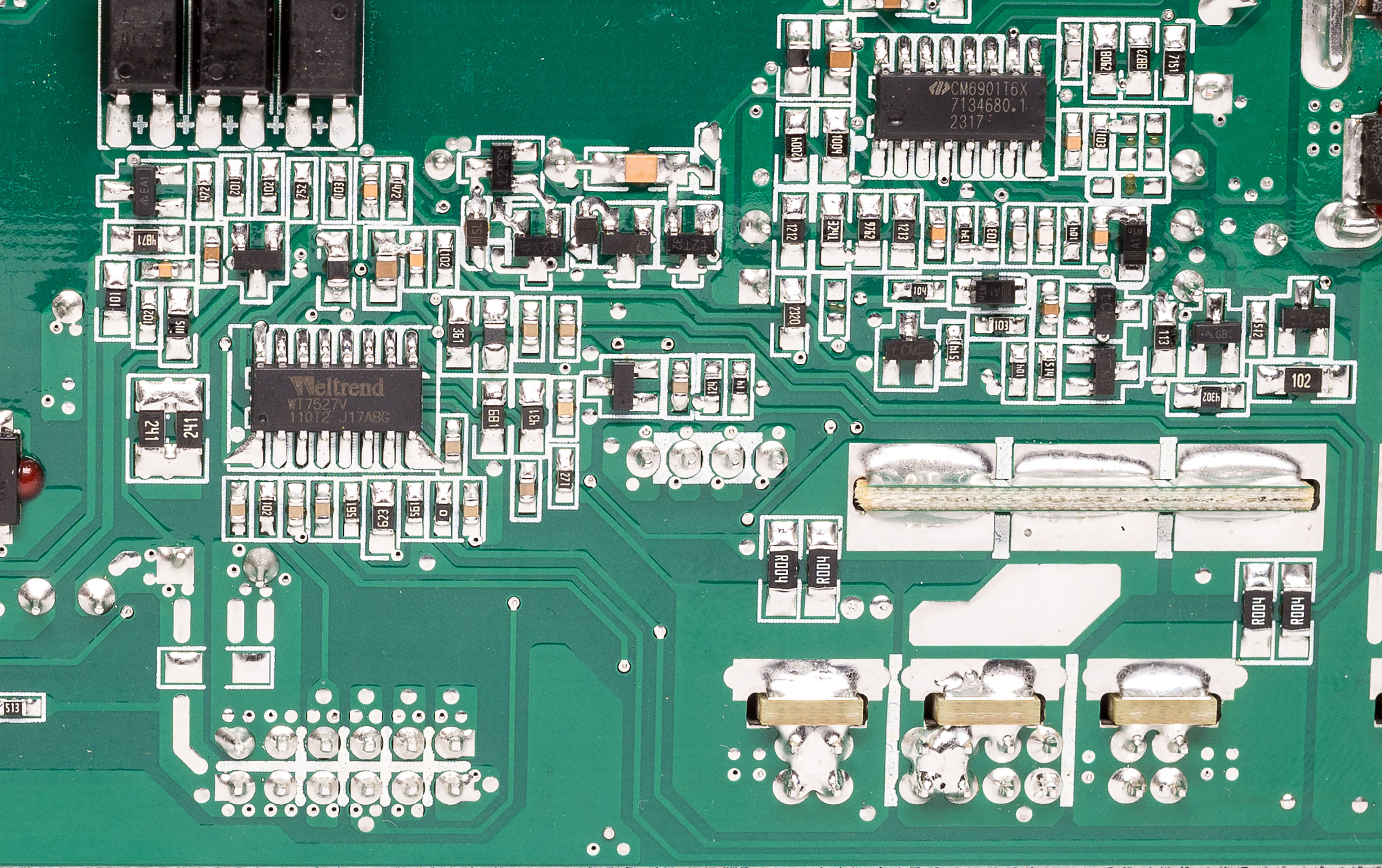

На основной плате распаян супервизор WT7527V производства Weltrend Semiconductor.

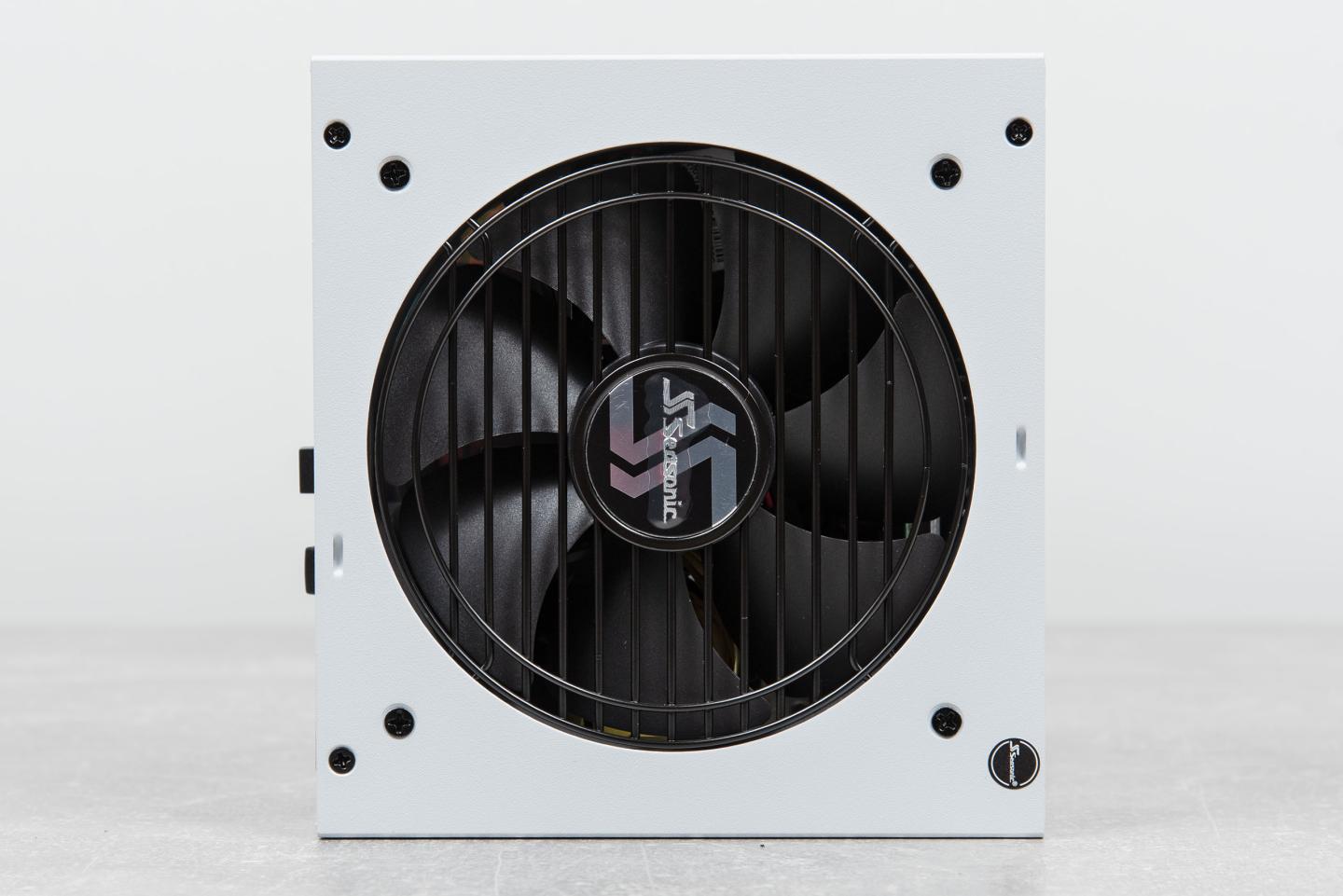

За охлаждение компонентов блока отвечает вентилятор типоразмером 120×120×25 мм с маркировкой HA1225H12F‑Z с двухконтактным подключением и гидродинамическим подшипником. В блоке реализован трехступенчатый гибридный режим работы S3FC, который активируется кнопкой Hybrid mode. До 30% нагрузки вентилятор отключен — «безвентиляторный режим», при превышении этой мощности вентилятор запускается на пониженных оборотах — «бесшумный режим», которые не меняются до 50% нагрузки и только с дальнейшим ростом потребляемой мощности обороты начинают увеличиваться с ростом нагрузки— «режим охлаждения».
Монтаж и пайка качественные, плата нормально отмыта от флюса.
